产品介绍全息衍射光栅（Holographic Diffraction Grating）采用全息干涉曝光技术制造，具有杂散光低、光谱性能稳定等突出特点。我们长期为光谱仪、分光光度计及各类分析仪器制造商提供高品质光栅元件。
本页面产品涵盖两大类：平面全息光栅与普通罗兰凹面全息光栅（罗兰圆型，弯曲焦面）。
重要提示：本页面凹面光栅为罗兰圆弯焦面类型，不适用于平场光谱仪。平场全息凹面光栅为独立产品线，如有需求请另行咨询。

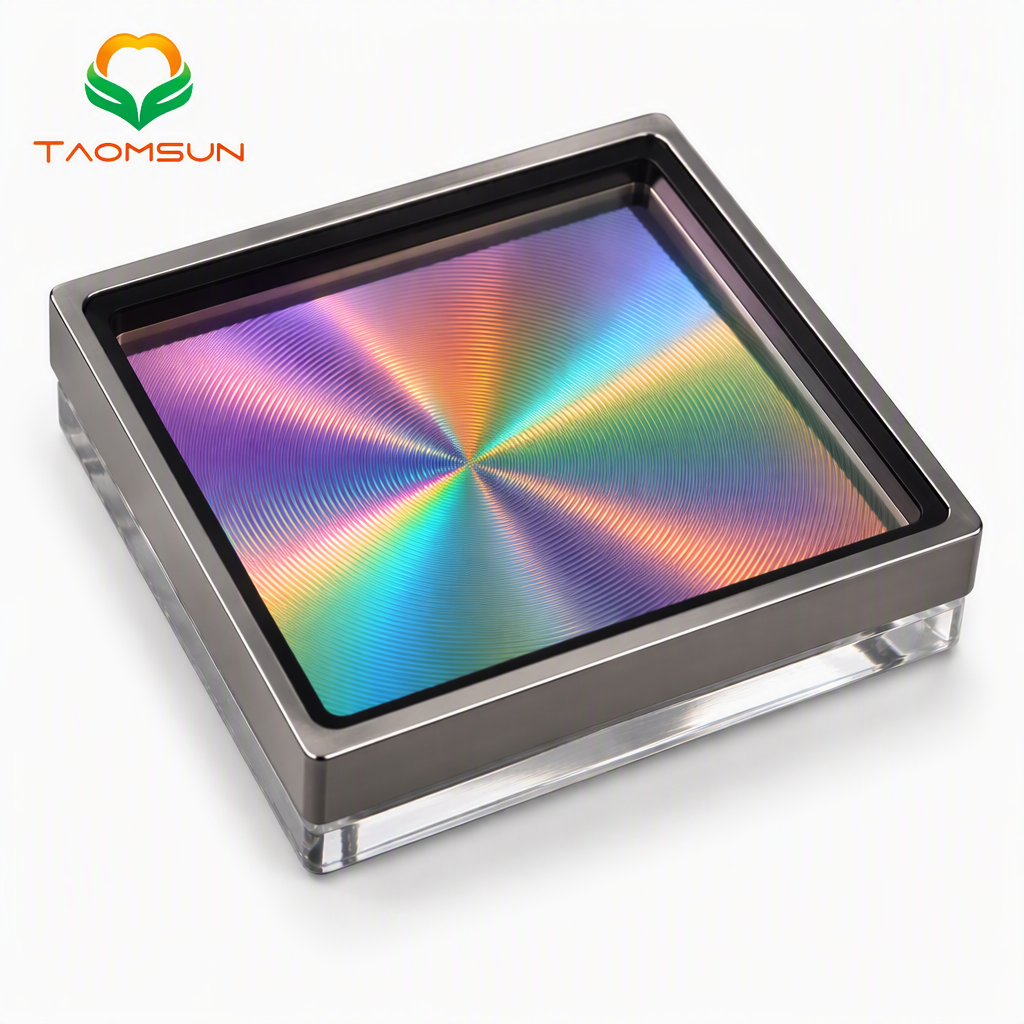

[图片：全息光栅产品实物图]
低杂散光 — 全息光刻工艺，光谱纯度高，信噪比优异
严格公差管控 — 刻线密度、波长精度、面形精度全检控制
多种基材与镀膜 — N-BK7光学玻璃、熔融石英；铝/金/银反射膜可选
支持定制 — 尺寸、刻线密度、镀膜、铝合金安装基座均可按需定制
出货全检 — 每片光栅出货前均经干涉仪检测，确保品质
[图片：光栅干涉检测图]
刻线密度范围：50 ~ 4321 lines/mm，可定制
基底材料：N-BK7光学玻璃（标配），熔融石英（深紫外应用可选）
镀膜选项：保护铝（标配）、金（红外波段）、银（可见/近红外），可定制介质膜
面形精度：可达632.8nm下1/10波
有效孔径：≥物理尺寸的90%
表面质量：20/10 ~ 80/50
服务模式：标准品现货 + OEM/ODM定制
[图片：光栅镀膜工艺示意]
以下为部分标准型号示例，完整规格表（共31款）请联系客服获取。
| 尺寸(mm) | 刻线密度(l/mm) | 光谱范围(nm) | 闪耀波长(nm) | 镀膜 | 基底 |
|---|---|---|---|---|---|
| 12.7×12.7 | 1200 | 190-400 | - | 铝膜 | N-BK7 |
| 12.7×12.7 | 2400 | 400-700 | - | 铝膜 | N-BK7 |
| 25×25 | 1800 | 190-400 | - | 铝膜 | N-BK7 |
| 25×25 | 3600 | 190-400 | - | 铝膜 | N-BK7 |
| 50×50 | 600 | 190-400 | - | 铝膜 | N-BK7 |
| 50×50 | 2400 | 400-700 | - | 铝膜 | N-BK7 |
| 64×64 | 1200 | 190-800 | 220 | 铝膜 | N-BK7 |
| 58×58 | 4321 | 160-450 | 170 | 铝膜 | N-BK7 |
[图片：平面光栅产品实拍]
重要提示：以下为罗兰圆型凹面光栅，焦面为弯曲，非平场（Flat-Field）类型。
以下为部分标准型号示例：
| 尺寸(mm) | 刻线密度(l/mm) | 光谱范围(nm) | 闪耀波长(nm) | 曲率半径(mm) | 备注 |
|---|---|---|---|---|---|
| 30×30 | 489.86 | 200-800 | - | - | 罗兰圆型 |
| 30×30 | 800 | 340-750 | 450 | - | 罗兰圆型 |
| 32×32×9 | 1200 | 190-850 | 250 | 112.14 | 罗兰圆型 |
| 32×32×9.5 | 600 | 400-1600 | - | 112.14 | 罗兰圆型 |
| 40×45×10 | 1200 | 190-850 | - | 226 | 罗兰圆型 |
| 40×45×10 | 300 | 800-3500 | - | 226 | 罗兰圆型 |
| Φ50×10 | 1400 | 200-750 | - | 149.7 | 圆形基片 |
| 64×64×8.7 | 1300 | 250-650 | 350 | - | 罗兰圆型 |
[图片：凹面光栅产品实拍]
实验室光谱仪、分光光度计
光谱分析仪器、光学测量设备
科研院所光学实验系统
工业在线检测分析系统
以上为代表性型号，完整规格表（平面31款 + 凹面35款）请联系客服获取。
普通罗兰凹面全息光栅为定制产品，具体参数可根据您的光路设计需求调整。
平场（Flat-Field）凹面全息光栅为独立产品线，本页面不包含，如需请另行咨询。
可提供样品测试，样品费不可退还，后续批量订单可全额抵扣。
标准品交期7天；定制订单视复杂度和数量，交期约30天。
每片光栅出货前均经过100%干涉仪检测（刻线密度、面形精度、衍射效率）。
问：全息光栅与机械刻划光栅有什么区别？
答：全息光栅采用激光干涉曝光技术制造，杂散光极低，且消除了机械刻划光栅常见的鬼线问题，光谱纯度和信噪比更优，适用于高精度分析仪器。
问：如何选择刻线密度？
答：高刻线密度（如1800-3600 l/mm）在窄波段内提供更高分辨率；低刻线密度（如300-600 l/mm）覆盖更宽光谱范围。建议提供工作波段，我们可协助推荐合适的方案。
问：支持哪些基材和镀膜？
答：标配N-BK7光学玻璃，深紫外应用可选熔融石英。镀膜包括保护铝（标配）、金（红外）、银（可见/近红外），也可根据需求定制介质膜。
问：能否定制尺寸、刻线密度或安装基座？
答：可以。外形尺寸、刻线密度、光谱范围、铝合金基座设计等均可按需定制。提供光路设计要求即可获得专属方案。
问：本页面包含平场凹面光栅吗？
答：不包含。本页面仅提供平面光栅和罗兰型普通凹面光栅（弯曲焦面）。平场凹面光栅专为CCD/阵列探测器直接耦合设计，为独立产品线，如有需求请另行咨询。
问：如何获取完整规格表或下单？
答：可通过平台直接发送询盘，或致电客服，注明所需规格（尺寸、刻线密度、波长范围、镀膜等）。我们将为您提供完整规格表及专业选型建议。样品可提供，样品费不可退还，后续批量订单可全额抵扣。
陶迈森全息衍射光栅 平面 罗兰凹面光谱仪分光元件
—— 欢迎来电来函咨询，我们将为您提供专业的技术支持与选型建议 ——
